12 Eksempel på bruk av utmål for stedfesting av stikkledning

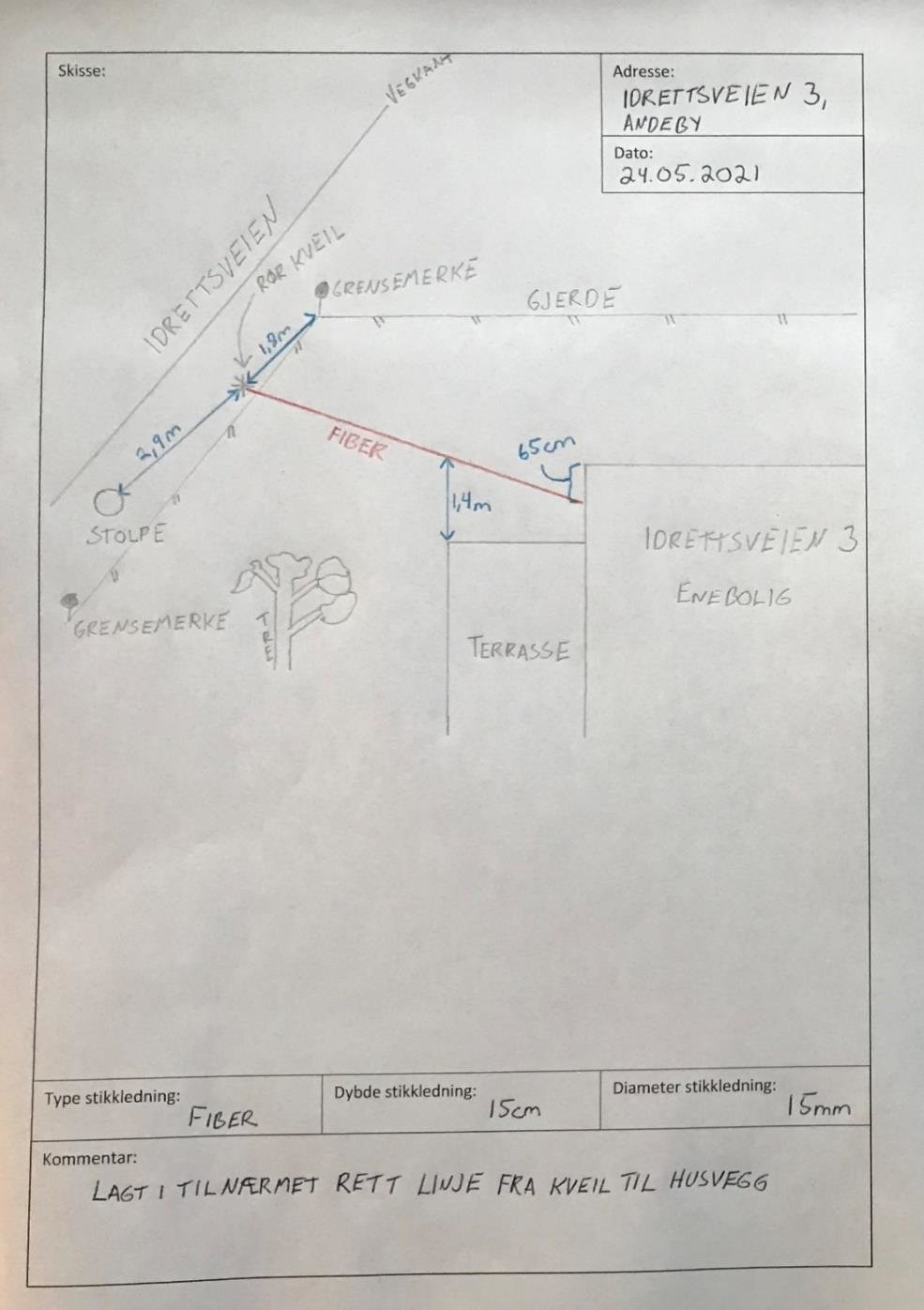

Figur 12.1 Figur 1: Eksempel på utmålsskisse i grunnriss.
Stikkledningen stedfestes basert på utmål fra godt bestemte kartdetaljer. Disse utmålene danner grunnlaget for digitalisering av ledningens plassering i grunnriss (x- og y-koordinater). Høydeverdier, z-koordinater, kan bestemmes med utgangspunkt i nasjonal detaljert høydemodell, korrigert for ledningens dybde.
Bruk av denne metoden forutsetter at det foreligger et tilstrekkelig nøyaktig og oppdatert kartgrunnlag, og at det ikke har skjedd endringer i terrenget etter at høydemodellen ble etablert.
Merk at ved utmål ofte skjer med utgangspunkt i husvegg, mens bygninger registrert i Felles kartdatabase (FKB) vanligvis er konstruert med utgangspunkt i takkant.
